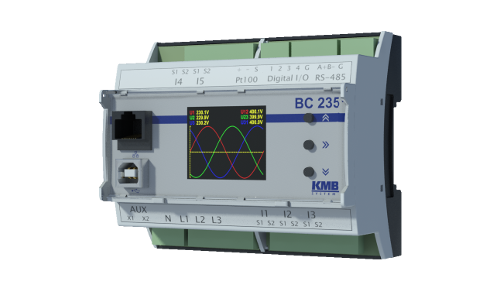

Špičkový stejnosměrného analyzátor kvality, AC/DC elektroměr a záznamník dat, volitelný displej, DIN lišta 6TE
BC 235 je analyzátor kvality energie třídy S podle IEC 61000-4-30 ed3, vhodný pro monitorování výkonů a energie v sítích AC a DC. Má tři napěťové vstupy a až 5 proudových vstupů, které podporují připojení externích halových senzorů s výstupem X / 4V. Přístroj měří napětí, proudy, výkony, energie (0,2S), nesymetrii napětí, harmonické, THD a mnoho dalších elektrických veličin. Dále měří stejnosměrné parametry ve střídavých i stejnosměrných sítích, jako jsou fotovoltaiky, aplikace pro nabíjení elektromobilů, LED osvětlení a další automatizace budov, moderní datová centra, veřejná doprava a podobné projekty využívající stejnosměrné napájení.
Přístroj je namontován na liště DIN (6TE) a je vybaven rozhraním RS-485, USB, komunikačním rozhraním Ethernet, čtyřmi univerzálními vstupy / výstupy a vstupem pro teplotní senzory Pt100. Jedná se o robustní řešení pro náročná prostředí. Volitelně nabízí barevný LCD. Velká interní paměť 512 MB ukládá všechna naměřená data lokálně.
BC 235 se správnými Hallovými senzory může analyzovat stejnosměrné komponenty, standardní harmonické 5Hz - 2,5kHz a volitelně supra-harmonické v rozsahu mezi 2 a 9 kHz. Má vzorkovací režim DC-500, který je také vhodný pro analýzu frekvence běžných průmyslových frekvenčních měničů (VFD atd.)
Volitelně může vyhodnocovat kvalitu energie (s modulem PQ S - meziharmonické, flikr, napěťové události), zaznamenávat přechodové jevy (s modulem GO) a signály HDO (modul HDO). V provedení E umí pracovat také jako převodník/brána z Ethernet na RS485 (moduly ES a MM). Do standardní aplikace pro monitorování kvality energie může BC 235 přidat pokročilou schopnost také detekovat složky stejnosměrného proudu v měřené střídavé síti a analyzovat tak vliv stejnosměrných spotřebičů nebo zdrojů energie na kvalitu střídavé strany distribuční sítě .
Klíčové vlastnosti
- Vhodný nejen pro DC ale i AC aplikace
- proudové vstupy pro Hallovy snímače s možností měřit v rozsahu až DC-9kHz
- je ideálním doplňkem k vícekanálovému DC monitorovacímu systému s modulyEMI 12 HALL
- Interní paměť 512 MB pro periodický zíznam, automatické odečty energie, soubory údajů o kvalitě energie atd.
- vyhodnocení celkového harmonického zkreslení (THD), až 128 harmonických od 0 do 6,4 kHz a supraharmonických od 2,5kHz do 9kHz
- prrogramovatelné pulsní a digitální výstupy a vstup Pt100
- dálková komunikace RS 485 a Ethernet

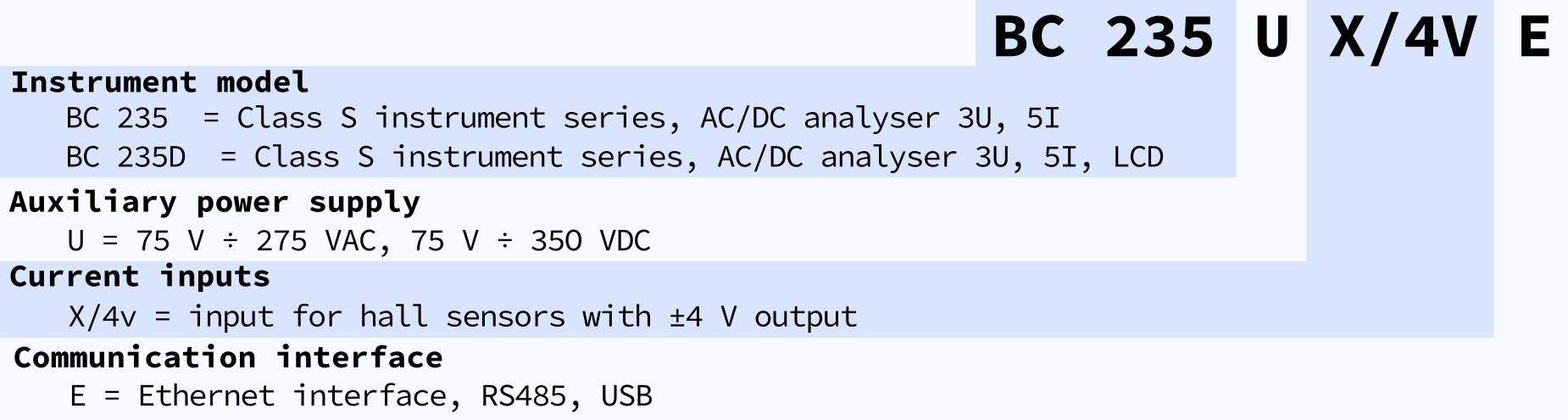

Dostupné varianty
Výchozí konfigurací přístroje je měřicí jednotka s 3×U, 5×HALL a v 6modulové krabici.
U větších projektů a na vyžádání jsou možné vlastní úpravy a konfigurace. Kontaktujte prosím naši technickou podporu obchodu.
