KATKA 12 triakový spínací modul, tří-fázový, individuální spínání po fázích, až 12 kvar
Kompaktní triakové kompenzační bloky KATKA 12 jsou navrženy pro rychlou kompenzaci (až 20 regulačních zásahů za 1 s) ve spojení s rychlými regulátory účiníku NOVAR 2700. Jedná se o ultrakompaktní jednotku s výkonem až 12 kvar s krokem 0,25 kvar. Jsou určeny pro přepínání v sítích 400 / 230V. Umožňují kompenzovat každou fázi zvlášť.
Kompenzační kondenzátor se sepne při nulovém napětí (obvykle 5 V) na spínacím prvku a spínač se otevře, když proud prochází nulou. Výhodou tohoto bezkontaktního spínání je dlouhá životnost spínače (vysoký počet zapnutí a vypnutí), omezené rušení proudu a napětí do sítě (zapnutí a vypnutí na nulu) a rychlost zapnutí a vypnutí.
Každý blok KATKA 12 obsahuje 12 kondenzátorových stupňů, váhy stupňů jsou 1: 2: 4: 8 pro každou fázi zvlášť. Každý stupeň má svoji vlastní ochranu proti přepětí RC článkem a varistorem, ochranu proti proudovým špičkám tlumivkou, kompletní měření napětí a proudu stupně a jeho diagnostiku. Blok také obsahuje společnou varistorovou přepěťovou ochranu, měření teploty chladiče a ochranu proti přehřátí. Blok je chlazen přirozeným prouděním vzduchu bez ventilátoru.
Klíčové vlastnosti
- kompenzuje každou fázi zvlášť
- jednoduchá instalace a uvedení do provozu
- kompaktní provedení
- kompenzační kapacita až 12 kvar
- pasivní chlazení chladičem

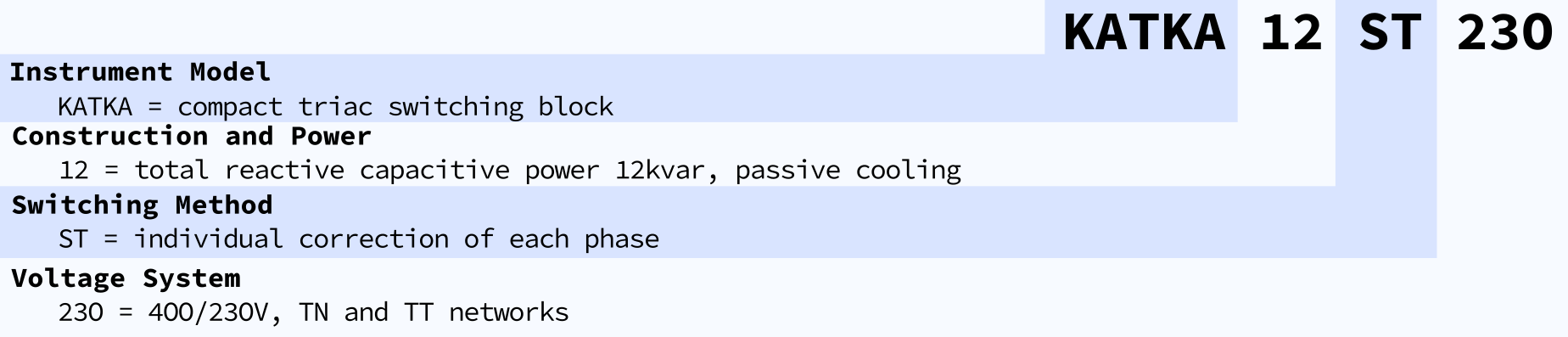

Dostupné varianty
