Rozevíratelná trafa pro měření proudu s výstupem 333 mV
Rozevíratelná trafa pro měření proudu s výstupem 333 mV - vhodné pro retrofit a instalaci na šínu i kabel.
Tato trafa jsou díky své konstrukci snadno instalovatelné. Zároveň je lze úspěšně aplikovat i s vestavěnými přístroji, při jejihž instalaci hraje významnou roli čas. Tento výstup je podporován u přístrojů s variantou X/333mV a také například většinou běžně dostupných PLC.
Pro instalaci na kabel
| Klasifikace | Dělený (naklapávací) měřicí proudový transformátor - xxx/333mV - kabelový | ||||
|---|---|---|---|---|---|
| Model | JS17F-xxx/333mV | JS17S-xxx/333mV | JS24F-xxx/333mV | JS24S-xxx/333mV | JS36S-xxx/333mV |
| Vzhled |
|
|
|
||
| Vnitřní průměr | 17mm | 24mm | 36mm | ||
| Nominální proud | 50A, 100A, 125A, 150A | 200A | 200A | 250A, 300A | 300A, 400A, 500A, 600A |
| Třída přesnosti | 1 | 0.5 | 0.5 | 0.5 | 0.5 |
| Zatížitelnost | 0.033VA | 0.033VA | 0.033VA | 0.033VA | 0.033VA |
| Přetížení | 120% Inom trvale | ||||
| Zkušební napětí | 3kV po 1minutu | ||||
| Úroveň ochrany | 3.0V0 | ||||
| Kategorie instalace | 600V CATIII, 300V CATIV | ||||
| Výstupní svorky | 2 x M3, s krytem | ||||

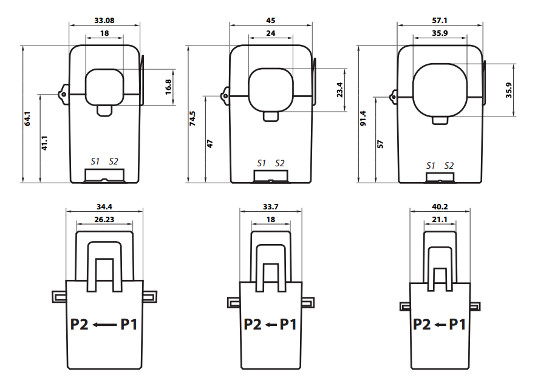

| Výkresy |
|
||||
| Prospekt | Leaflet for JS-F XXX/333mV Leaflet for JS-S XXX/333mV |
||||
Pro instalaci na šínu
| Klasifikace | dělený proudový transformátor - xxx/333mV - přípojnice | ||
|---|---|---|---|
| Model | JSC-01 - xxx/333mV | JSC-02 - xxx/333mV | JSC-03 - xxx/333mV |
| Vzhled |  |
 |
 |
| Rozměr otvoru | 32×38mm | 62×73mm | 62×141mm |
| Nominální proud | 250A, 400A | 400A, 600A, 800A, 1000A, 1200A | 800A, 1000A, 1200A, 1600A, 2000A, 2400A |
| Třída přesnosti | 0.5 | 0.5 | 0.5 |
| Zatižitelnost | 0.033VA | 0.033VA | 0.033VA |
| Přetížení | 120% Inom trvale | ||
| Zkušební napětí | 3kV po 1 minutu | ||
| Stupeň ochrany | 3.0V0-p | ||
| Kategorie instalace | 600V CATIII, 300V CATIV | ||
| Typ připojení | kabel, 18AWG (0.82mm²), 600VAC | ||

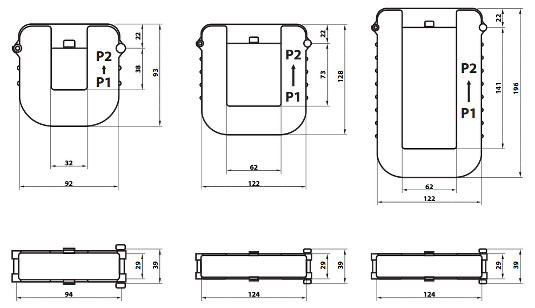

| Výkresy |
|
||
| Prospekt | Leaflet for JSC XXX/333mV | ||
